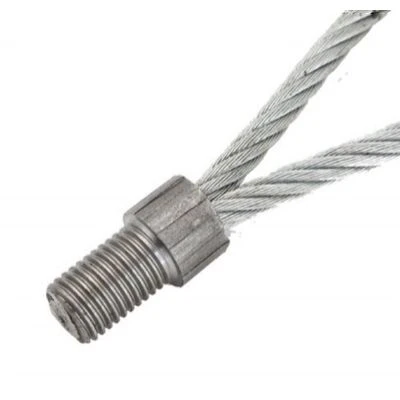

Ušice za podizanje s navojem su hardverske komponente za višekratnu upotrebu koje se ušrafljuju izravno u unaprijed-ukopane utičnice unutar predgotovljenih betonskih elemenata kako bi se omogućilo sigurno okomito i kutno podizanje, rukovanje i transport. Sklop povezuje kuke mostne dizalice ili priveznice za oputu s teškim montažnim strukturalnim dijelovima, osiguravajući siguran prijenos tereta tijekom vađenja iz kalupa u radionici i-podizanja gradilišta.

Ključne karakteristike proizvoda

Angažman niti:Precizni-strojno obrađeni metrički (M) ili okrugli (Rd) navoji odgovaraju ugrađenim tolerancijama utičnica kako bi se spriječilo skidanje ili križni-navoji pod dinamičkim opterećenjima.

Preorijentacija opterećenja:Konfiguracije zakretnog i krutog tijela dopuštaju više{0}}smjerne kutove povlačenja, prilagođavajući nagnutu postavu opute bez savijanja drške s navojem.

Brtvljenje ramena:Ramena donjeg-ovratnika stoje u ravnini s betonskom površinom, ravnomjerno raspoređujući pritisak stezanja i sprječavajući lokalno pucanje.

Otpornost na umor:Kovana strukturna čelična konstrukcija podnosi ponavljajuća ciklička opterećenja tijekom brojnih ciklusa proizvodnje i postavljanja.

Ključne specifikacije

Promjeri navoja	M12, M16, M20, M24, M30, M36, M42, M52 (ili prilagođeni Rd profili)
Sigurno radno opterećenje (SWL)	500 kg do 12.500 kg (standardni kapaciteti)
Faktor sigurnosti	Minimalni omjer 4:1 protiv konačnog vlačnog loma
Duljine drške	Standardizirane metričke dubine navoja koje odgovaraju odgovarajućim zahtjevima gotovih sidrenih utičnica
Mogućnosti završetka	Vruće-pocinčani (HDG) ili anti-korozijski pasivirani premazi

Ocjene i standardi

Sastav materijala:Kovani legirani čelik (npr. 42CrMo) i ugljični čelik (C45) u skladu sa standardima mehaničkih svojstava ISO 898.

Tolerancije niti:Proizveden prema standardima metričkih navoja od 6g kako bi se osigurala sigurnost zahvata s lijevanim-utičnicama.

Sukladnost kvalitete:Proizvedeno prema sustavima upravljanja kvalitetom ISO 9001 s individualnom oznakom sljedivosti.

Razmatranja o dizanju i rukovanju

Smanjenje kuta:Povlačenja veća od 45 stupnjeva od vertikalne osi zahtijevaju strogo smanjenje nosivosti prema smjernicama ASME B30.26. Nikada ne izvodite bočna-povlačenja ne-okretnih krutih očnih vijaka.

Protokol inspekcije:Provjerite ima li navoja deformacija, istrošenosti ili istezanja prije svakog podizanja. Odbacite komponente koje pokazuju iskrivljenje koraka navoja ili udarne pukotine.

Sjedište zakretnog momenta:Ušrafite ušicu s navojem do kraja dok prsten čvrsto ne sjedne na betonsku površinu. Djelomično zahvaćanje niti dovodi do trenutnog posmicanja niti pod opterećenjem.

Ograničenja zaštite okoliša:Standardne varijante ugljičnog čelika rade sigurno između -20 stupnjeva i +200 stupnjeva; primjene na ekstremnim temperaturama zahtijevaju posebne specifikacije legura.

Prijave

Montažne zidne ploče:Vertikalno dizanje i naginjanje sendvič panela i arhitektonskih fasada sa stolova za lijevanje.

Strukturalne grede i stupovi:Vađenje iz kalupa, slaganje na dvorištu i montaža teških predgotovljenih nosača mostova i potpornih stupova.

Komunalni trezori i cijevi:Rukovanje podzemnim predgotovljenim šahtovima, pomoćnim kutijama i betonskim segmentima velikog-promjera.

Moduli modularne konstrukcije:Montaža volumetrijskih predgotovljenih sobnih modula tijekom tvorničke montaže i postavljanja na gradilište.

Kvaliteta i inspekcija

Ispitivanje bez-razaranja (NDT):100% inspekcija magnetskim česticama (MPI) izvedena na kritičnim kovanim prijelaznim zonama za otkrivanje pod-površinskih mikro-pukotina.

Probno ispitivanje opterećenja:Ispitivanje šaržnih uzoraka potvrđeno je na kalibriranim uređajima za ispitivanje vlačnosti na 2x sigurno radno opterećenje.

Provjera materijala:Izvješća o analizi sastava materijala spektrometra isporučuju se za svaku proizvodnju toplinske serije.

Kontrola dimenzija:Mjerači navoja i digitalna čeljust provjeravaju promjere koraka, dubinu navoja i pravokutnost prstena.

Opskrba i mogućnosti prilagodbe

Prilagođeni profili niti:Prilagođene duljine drške i ne-standardni razmaci navoja (UNC, Whitworth) projektirani za specijalizirane utičnice.

Površinski tretmani:Specijalizirani premazi dostupni za visoko korozivna pomorska montažna dvorišta ili okruženja izložena kemikalijama.

Formati pakiranja:Masovni industrijski sanduci ili pojedinačni setovi u kutijama zajedno s oznakama za inspekciju i korisničkim sigurnosnim priručnicima.

Što bi kupci trebali pružiti

Specifikacija niti:Točna veličina navoja, vrsta koraka (metrički/Rd) i potrebna duljina drške navoja.

Zahtjevi za opterećenje:Maksimalna težina komponente i operativni faktor sigurnosti nalažu.

Geometrija opreme:Izravno okomito dizanje u odnosu na više-kutove remena za izračunavanje ispravnih ograničenja radnog opterećenja.

Dokumentacija o sukladnosti:Navedite jesu li prije otpreme potrebni certifikati o ispitivanju mlina (EN 10204 3.1) ili ispitivanje svjedoka treće-strane.

FAQ

P: Mogu li se ušice za podizanje s navojem koristiti za trajne strukturne spojeve?

O: Ne. Klasificiraju se isključivo kao pribor za opremanje i rukovanje i moraju se odvrnuti nakon instalacije.

P: Što uzrokuje zapinjanje ušice za podizanje u utičnici?

O: Ulazak betonske kaše tijekom lijevanja ili prekomjernog -zakretanja može zaglaviti niti. Uvijek očistite utičnice alatom za slavine ili utikačima prije umetanja.

P: Koliko često oči za podizanje moraju biti podvrgnute formalnom pregledu?

O: Provjerite prije svake upotrebe. Kvalificirano osoblje mora obaviti opsežne vizualne i dimenzionalne provjere svakih 3 do 6 mjeseci, ovisno o učestalosti uporabe.

P: Jesu li metrički navoji zamjenjivi s okruglim (Rd) utičnicama?

O: Ne. Profili niti moraju se točno podudarati. Forsiranje neusklađenih navoja uništava unutarnja pridržna rebra utičnice i uzrokuje katastrofalan kvar.

P: Koji je protokol ako nit pokazuje manju površinsku hrđu?

O: Lagana površinska oksidacija koja se može ukloniti žičanom četkom je prihvatljiva, ali rupičasta korozija, duboka korozija ili stanjivanje niti nalažu trenutno odstranjivanje.

P: Mogu li se ove ušice za dizanje modificirati ili popraviti lokalno?

O: Oštećene ušice za podizanje nikada nemojte zavarivati, strojno obraditi, zagrijavati ili ravnati. Strukturni integritet je ugrožen bilo kakvom neovlaštenom preinakom.
